Hochhaus des Jahres 2022 / 23

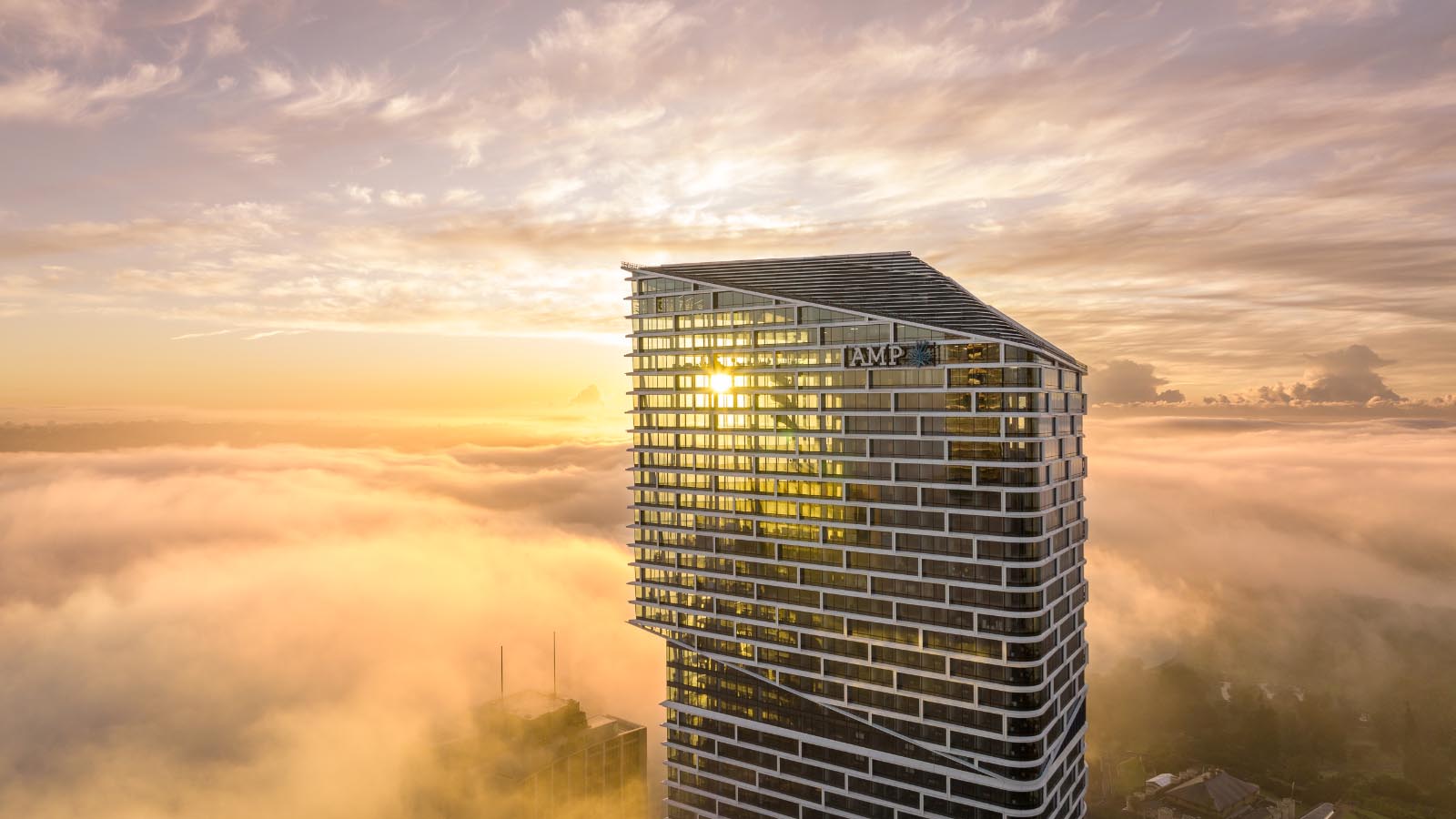

Quay Quarter Tower, Sydney

Der atemberaubende Quay Quarter Tower in Sydney erhielt im Dezember dieses Jahres den Titel „Weltweit innovativstes Hochhaus“. Der begehrte Internationale Hochhaus-Preis wurde 2003 gemeinsam von der Stadt Frankfurt am Main, dem Deutschen Architekturmuseum (DAM) und der DekaBank initiiert und 2004 zum ersten Mal vergeben.

Der Titel „Hochhaus des Jahres“ ist nicht der erste, den das 216 Meter hohe Gebäude abräumte, das vom Architekturbüro 3XN aus Kopenhagen geplant und realisiert wurde. Der Tower erhielt unter anderem den „International High-Rise Award“, den „Sydney Excellence Projects Awards in the Engineers Australia“ und den Titel „Development of the Year“.

Nachhaltig durch Upcycling

Ursprünglich wurde die Struktur im Jahr 1976 als AMP Center errichtet. Jetzt wurde sie komplett saniert und höher gebaut. Zusätzliche Grundfläche wurde einbezogen und die gesamte Form und das Design des Turms wurden modernisiert. Der Kern des Gebäudes konnte komplett erhalten werden. Heute besteht das Gebäude aus fünf übereinander gestapelten Blöcken, die sich um die zentrale Achse des Turmes nach oben schrauben und somit eine beeindruckende Sicht auf Sydney bieten.

Der Tower wurde von 45 auf 54 Stockwerke erweitert, wobei 90% der Materialien, Träger und Platten wiederverwendet und in die neuen Stockwerke integriert wurden. Laut Jury, die dem Quay Quarter Tower diese besondere Auszeichnung verliehen hat, ist der Tower eine außergewöhnliche Kombination aus Upcycling und Nachverdichtung. Als Ausgleich zu den Büroräumen befinden sich im Sockel des Gebäudes auf drei Ebenen Einzelhandelsfläche, öffentlich zugängliche Grünflächen und ein Café. Die Modernisierung des Turmes begann im Frühjahr 2018, Anfang 2022 wurde er fertiggestellt.

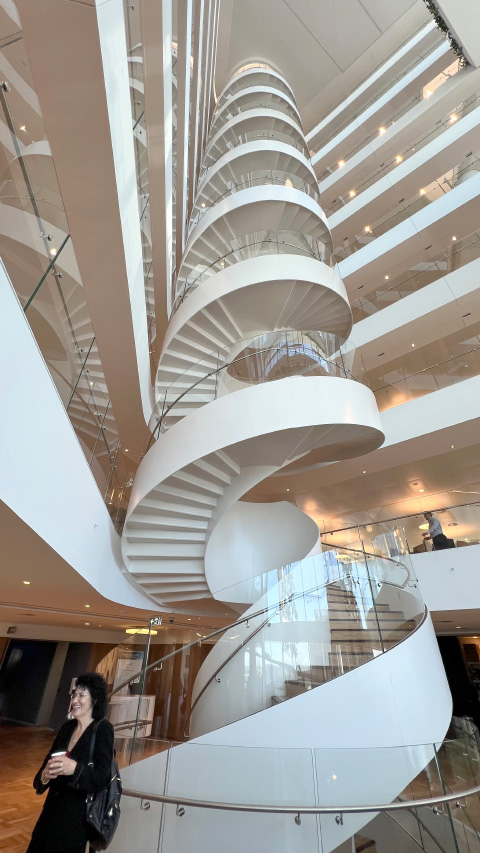

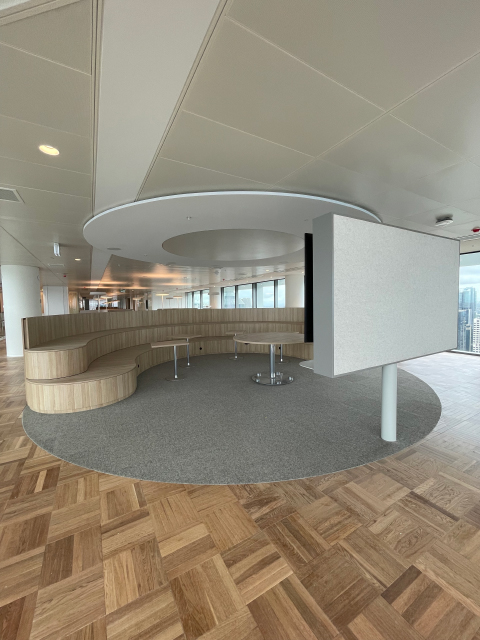

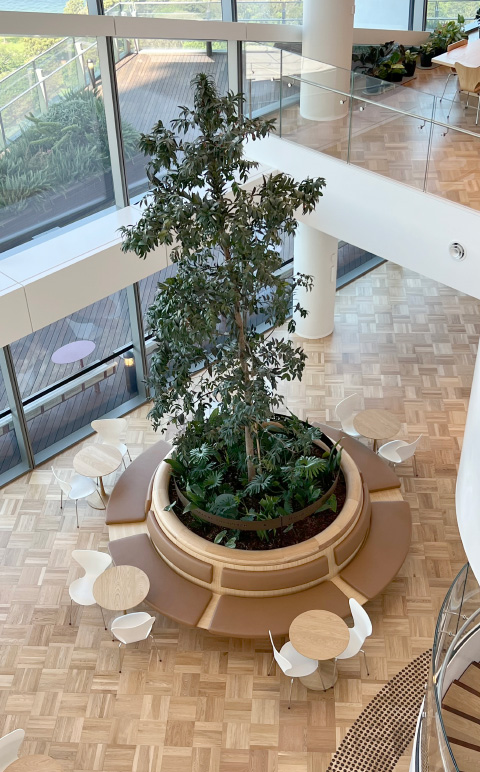

Innenausbau mit PYTHA realisiert

Den Zuschlag für den kompletten Innenausbau des Turmes erhielt das Unternehmen WOODWORX Joinery in Australien unter der Leitung von Herrn Benno Gmeiner. Benno ist in Bühlerzell aufgewachsen und hat an der Gewerblichen Schule in Schwäbisch Hall seine Lehre zum Schreiner und den Schreinermeister absolviert. Bereits an der Schule arbeitete er mit dem 3D-CAD Programm PYTHA. Erstmals nach Australien ging er 2014 für ein Jahr „Work and Travel.“ Mittlerweile lebt Benno fest in Australien und arbeitet seit über fünf Jahren für WOODWORX in leitender Funktion in der Arbeitsvorbereitung.

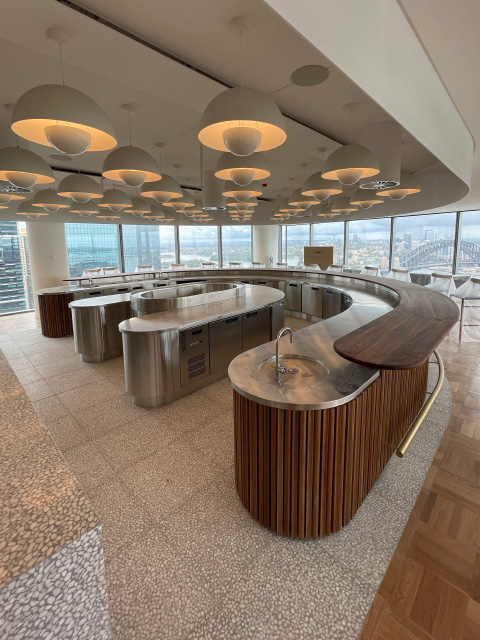

„Die Planung des Innenausbaus für den Quay Quarter Tower startete im August 2020. Mit den Zeichnungen von den Architekten und nach dem Aufmaß vor Ort, haben wir alle Räume und Installationen in PYTHA als 3D-Modell erstellt. So konnten wir bei der anschließenden Planung der Möbel und Innenausbauelemente Probleme frühzeitig erkennen und Kollisionen ausschließen. Da das Objekt über eine Gesamtfläche von 102.000 qm verfügt, ist eine gute Strukturierung der CAD-Daten nötig. Der große Vorteil bei einer durchgängigen Planung in 3D ist die Möglichkeit, bereits in der Planungsphase am PC alle Details zu prüfen und im Team besprechen zu können. Hierbei ist die gestalterische Freiheit, die uns PYTHA bietet, enorm wichtig. Selbst komplexe runde Formen und Theken können ohne Einschränkungen bis ins kleinste Detail konstruiert und für die Produktion optimiert werden.

Nach Abschluss der Innenausbau-Planung wurde mit der Arbeitsvorbereitung begonnen. 13 Mitarbeiter waren neben anderen Projekten in die Arbeitsvorbereitung des Quay Quarter Towers eingebunden. In 4.460 Stunden an Arbeitsvorbereitung wurden knapp 2.000 Möbelstücke mit PYTHA geplant, konstruiert und für die Produktion vorbereitet.

Immenser Projekt-Umfang

Für die Produktion der Möbel fielen etwa 1.800 CNC-Stunden und 7.300 Werkstatt-Stunden an. Zum Einsatz kamen hierbei vier BIESSE 36x18 Rover B Nesting CNC Maschinen, wobei drei von diesen mit einem WINSTORE Platten Lager verknüpft sind, welches die Maschinen automatisch mit dem benötigten Material bestückte. Des Weiteren war noch eine kleine BIESSE 24x12 Rover S Nesting CNC Maschine im Einsatz, sowie eine Plattensäge die ebenfalls von BIESSE stammt. Für die Realisierung des Projektes wurden über 100 verschiedene Materialien sowie knapp 30.000 qm an Plattenmaterialien verarbeitet.

Ein Projekt mit diesem Umfang kann nur dann gewinnbringend gelingen, wenn alle Arbeitsschritte nahtlos ineinandergreifen und Daten ohne Informationsverlust zwischen CAD, CAM und CNC ausgetauscht werden können. Wir sind froh, über die Jahre mit PYTHA eine Arbeitskette gefunden zu haben, die unsere eigene individuelle Arbeitsweise schnell und kosteneffizient abbilden kann. Im November 2021 haben wir nach einem Jahr Planungs- und Produktionszeit das fertige Projekt an die glücklichen Eigentümer übergeben. Wir sind stolz auf die gelungene Realisierung und arbeiten bereits an den nächsten Großprojekten.“, so Benno Gmeiner, Firma WOODWORX.
